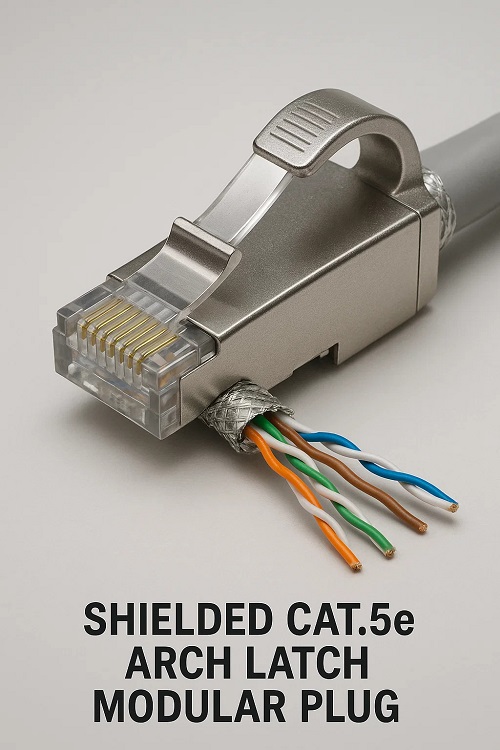

Skjermet Cat.5e Arch Latch Modular Plug
1. Kjernedesignformål
EMI Defense Physical Security: Kombinerer metallisert skjerming med en buet lås for miljøer med forstyrrelser og vibrasjoner (f.eks. fabrikkgulv, medisinske laboratorier).
Kritisk jording: Skjoldet må feste seg til pluggskallet for å avlede EMI/RFI-støy.
2. Viktige strukturelle funksjoner
Skjermet hus:
Sinklegeringsskall eller metallisert plast leder interferens til bakken.
Forsterket buelås:
Fortykket, ribbet flik tåler hakker og gjentatte støt.
Integrert jording:
Metalltenner gjennomborer kabelskjermfolie/fletting under krymping.
3. Arbeidsflyt for oppsigelse
Skjoldforberedelse:
Strip jakke for å eksponere 15 mm skjold; brett flette/folie over jakke.
Ground Bond:
Plasser skjoldet under pluggens metallklemmetenner.
Innsetting av ledning:
Juster ledningene per T568B; skyv til du sitter.
Krympe og låse:
Enkel krympehandling:
Komprimerer kontakter
Biter skjold til hus
Utplasserer buelås.
4. Målapplikasjoner
Medisinsk utstyr:
Blokkerer EMI fra MR/ultralydmaskiner i nærheten av nettverk.
CNC-maskinbutikker:
Motstår motorstøy og fysiske spark fra operatører.
Teatralske AV-systemer:
Overlever kabelslepebåter under direktesendte arrangementer.
5. Feilmoduser og rettelser
| Feil | Årsak | Feltfiks |
|---|---|---|
| EMI-støystøt | Skjold kommer ikke i kontakt med tenner | Krymp på nytt med nedadgående kraft |
| Låsebrudd | Vertikalt trekk (ikke vinklet press) | Festes med glidelåsløkke |
| Intermitterende bakke | Korrosjon på skjoldtenner | Skrape tenner; bruke antioksidant |
6. Kritiske fordeler vs. uskjermet
| Trussel | Skjermet buelåsplugg | Uskjermet versjon |
|---|---|---|
| EMI fra Motors | Avleder støy til bakken | Drops pakker; hastighetsregulering |
| Statisk utladning | Sti til bakken forhindrer portdrep | Risikerer skade på bryteren/enhet |
| Bruk av skjermet kabel | Opprettholder ende-til-ende-beskyttelse | Bryter skjoldkontinuiteten |
7. Begrensninger
Jordavhengighet: Krever jordede porter/enheter.
Gjenbrukbarhet: Låsen svekkes etter 10 fjerninger.
Verktøy Advarsel: Standard crimpers kan savne skjoldbitt.
