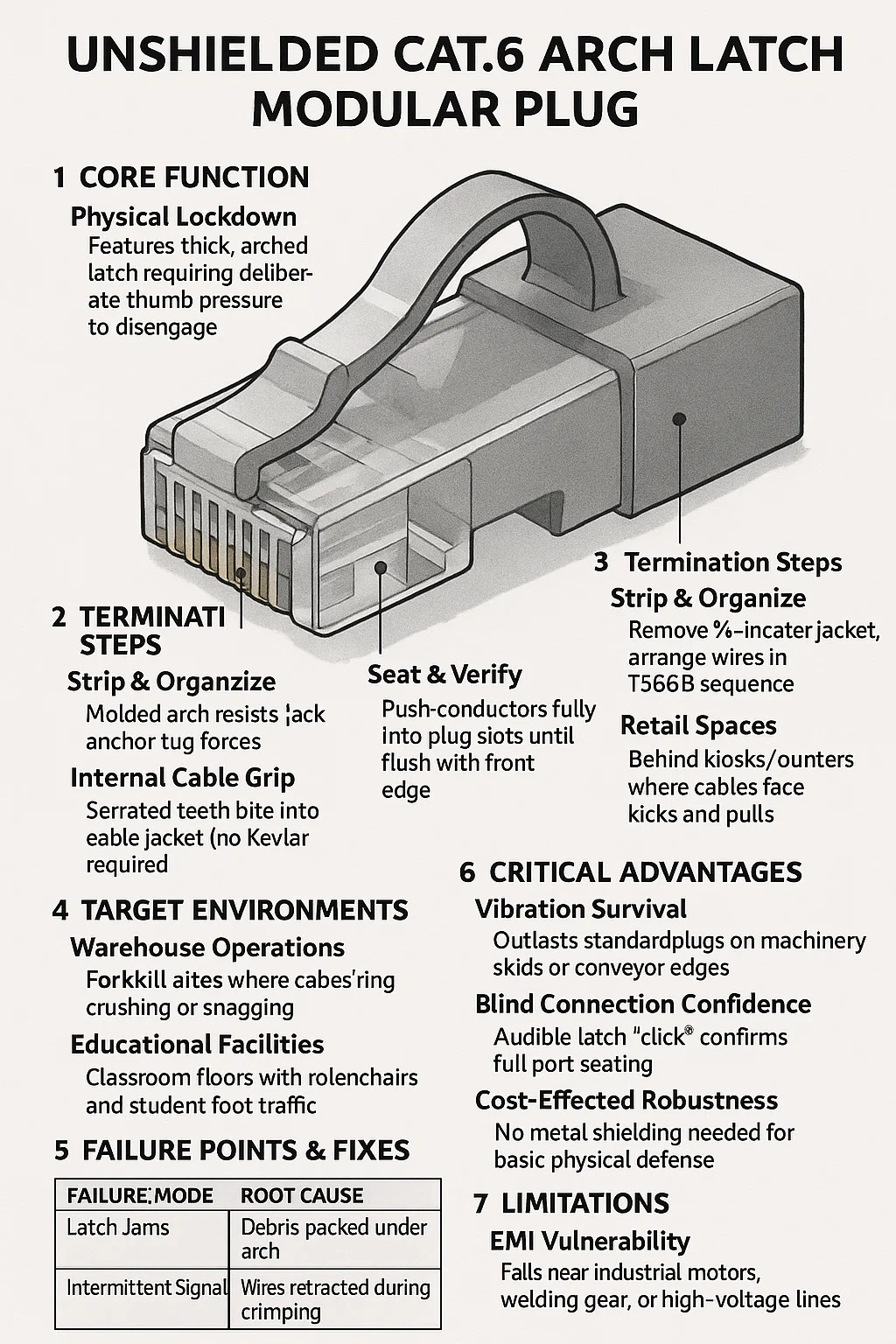

Uskjermet Cat.6 Arch Latch Modular Plug

1. Kjernefunksjon

Fysisk låsing: Har en tykk, buet lås (ribbet eller hakk) som krever bevisst tommeltrykk for å koble fra, og forhindrer utilsiktet frakobling i soner med mye trafikk.
Ytelseshåndtering: Støtter 10 Gbps Ethernet opptil 55 meter, rettet mot miljøer der EMI er ubetydelig, men kabler utsettes for fysisk misbruk.

2. Strukturelt bygg

Forsterket låsedesign:
Støpt bue motstår knepping når den sparkes eller festes; tåler gjentatte støt fra vogner/fottrafikk.
Internt kabelgrep:
Sagte tenner biter seg fast i kabelkappen (ingen Kevlar nødvendig), forankring mot slepekrefter på opptil 50 lbs.
Kontaktintegritet:
Gullbelagte pinner opprettholder oksidasjonsbestandig forbindelse til tross for oppbygging av støv/smuss.

3. Oppsigelsestrinn

Strip og organiser:
Fjern ¾-tommers ytre jakke; ordne ledninger i T568B-sekvens med <13 mm untwist.
Sete og bekrefte:
Skyv lederne helt inn i pluggsporene til de flukter med forkanten.
Crimp-implementering:
Enkel krympehandling låser ledninger, griper jakken og klikker låsen i armert stilling.

4. Målmiljøer

Lagerdrift:
Gaffeltruckganger hvor kabler risikerer å klemme seg eller feste seg.
Utdanningsfasiliteter:
Klasseromsgulv med rullestoler og elevtrafikk.
Butikkplasser:
Bak kiosker/disker hvor kabler møter spark og drag.

5. Feilpunkter og rettelser

Feilmodus Root-årsak Reduksjon på stedet
Latch Jams Rester pakket under buen Spreng trykkluft under låsen
Intermitterende signalledninger trukket tilbake under krymping Slice plugg; avsluttes på nytt
Latch Wear Vertikal frikoblingsforsøk Skift ut pluggen etter 5 grove fjerninger

6. Kritiske fordeler

Vibrasjonsoverlevelse: Holder lengre enn standard plugger på maskineri med skrens eller transportbåndkanter.
Blind tilkoblingssikkerhet: Hørbart "klikk" bekrefter full portplassering.
Kostnadseffektiv robusthet: Ingen metallskjerming nødvendig for grunnleggende fysisk forsvar.

7. Begrensninger

EMI-sårbarhet: Svikter i nærheten av industrimotorer, sveiseutstyr eller høyspentlinjer.
Cat.6 Distance Cap: Ikke for 10Gbps løper over 55 meter.
Ingen skjermingsvei: Kan ikke ettermontere skjermede kabler uten å bryte ytelsen.
