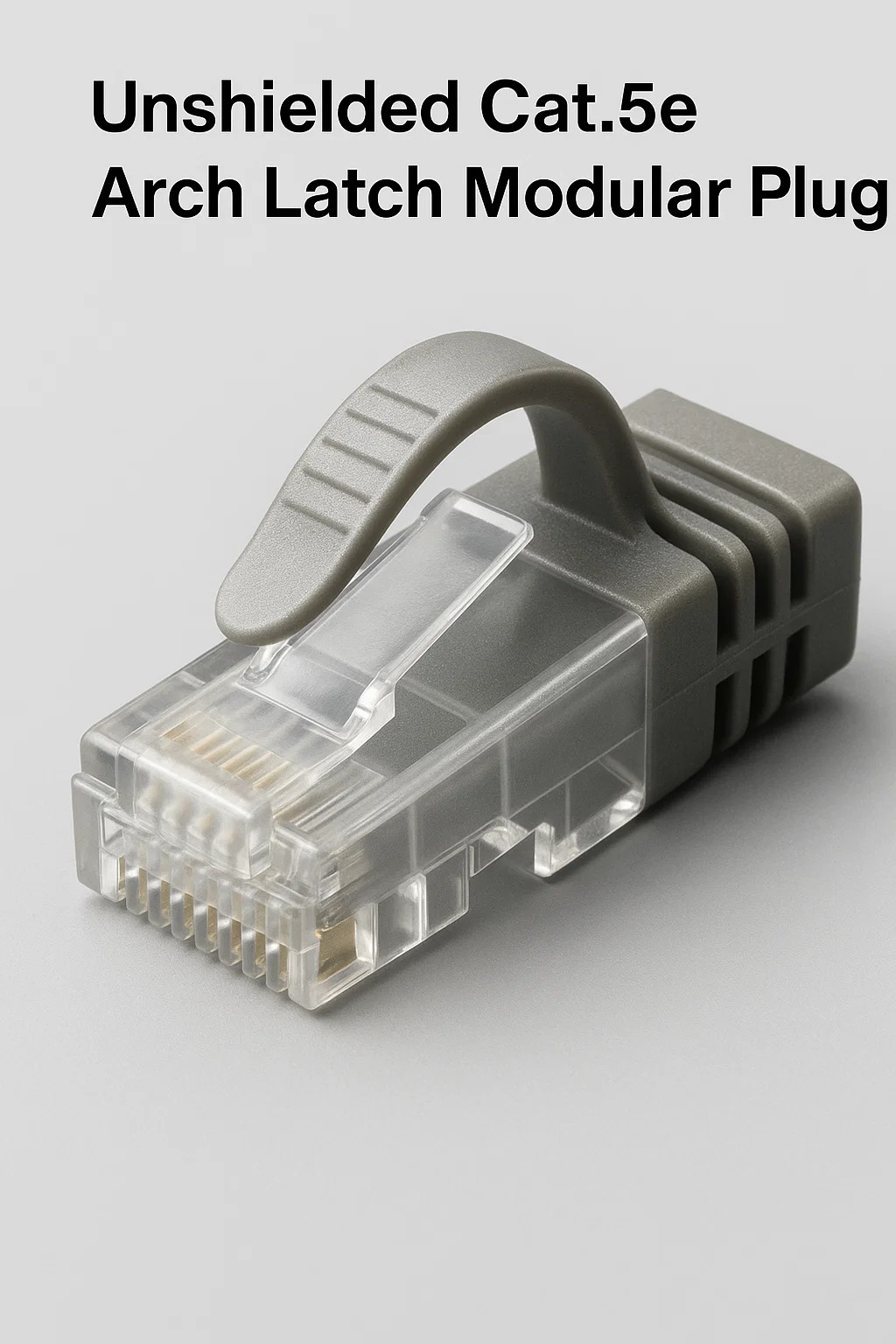

Uskjermet Cat.5e Arch Latch Modular Plug

1. Kjernedesignformål

Sikker fysisk oppbevaring: Har en buet lås (hevet, ribbet flik) for høyspent grep, og forhindrer utilsiktet frakobling i områder som er utsatt for vibrasjoner (f.eks. under skrivebord, verkstedgulv).
Grunnleggende ytelse: Støtter 1 Gbps Ethernet for kontor/lett industribruk der EMI er minimal.

2. Viktige fysiske egenskaper

Forsterket lås:
Designet med fortykket bue motstår knepping når det blir klemt av føtter, vogner eller utstyr.
Strekkavlastning:
Innvendige ramper griper kabelkappe (ingen Kevlar nødvendig), overlever 50 lbs trekkkraft.
Enkelhet uten verktøy:
Ingen klips eller skruer – låsen frigjøres ved å trykke tommel i 45° vinkel.

3. Oppsigelsesprosess

Strip og juster:
Fjern ½" kappe; ordne ledninger i T568B-rekkefølge (ingen løsing >13 mm).
Skyv og sete:
Skyv ledningene inn i pluggen til spissene treffer frontveggen.
Crimp:
Klem med standard crimper; låsen distribuerer automatisk etterkomprimering.

4. Målapplikasjoner

Retail POS-systemer:
Sikrer kabler sparket av kunder under disker.
Utdanningslaboratorier:
Tåler stolben som ruller over snorer.
Lett industri:
Transportørsidestasjoner med lav vibrasjon.

5. Feilscenarier og rettelser

6. Begrensninger

Ingen skjerming: Svikter i nærheten av motorer, mikrobølger eller høyspentledninger.
Bare Cat.5e: Ikke for 10 Gbps oppgraderinger.
Gjenbrukbarhet: Låsen svekkes etter 5 fjerninger; skift ut hvis den er løs.

7. Vs. Standard Cat.5e Plugg
