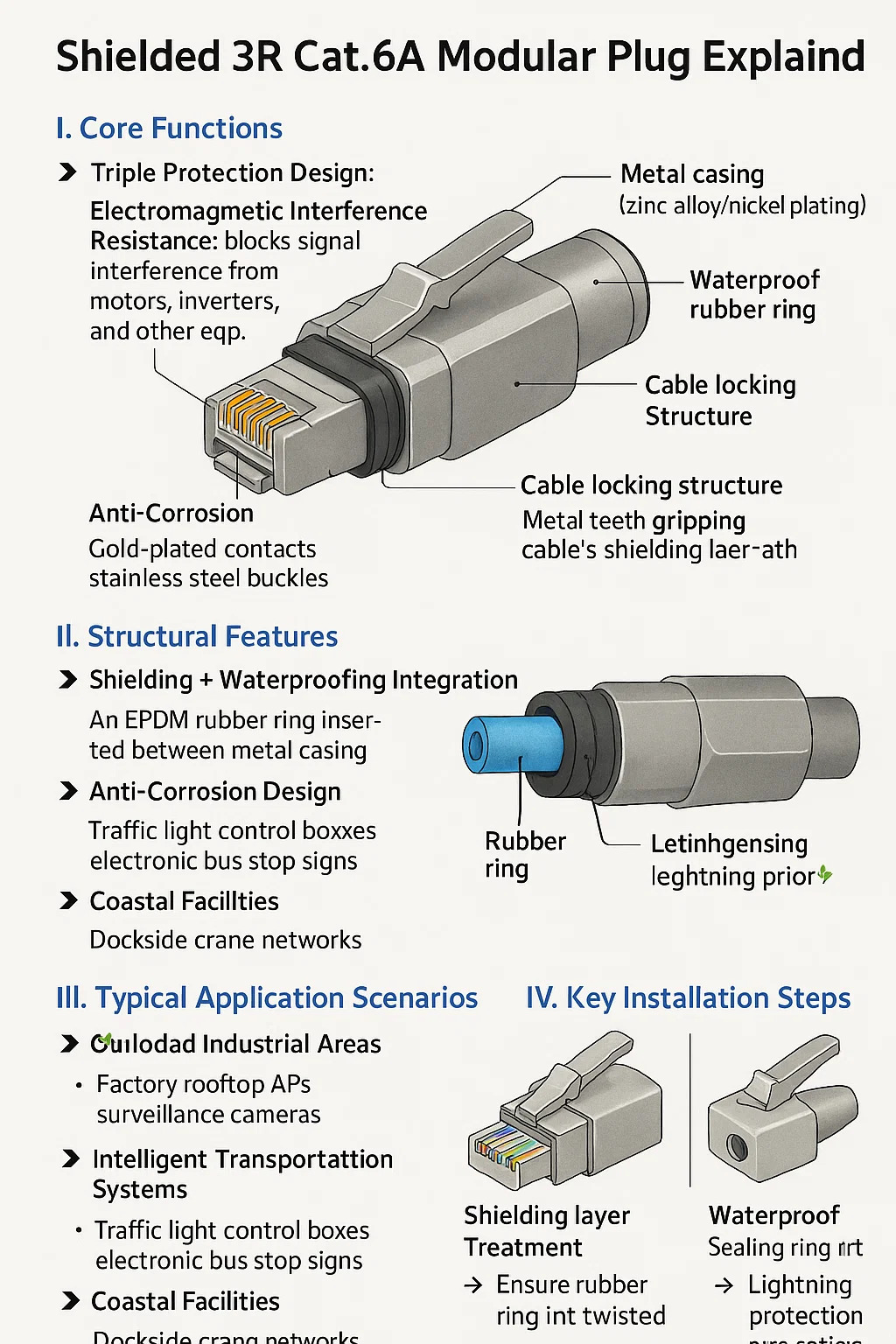

Skjermet 3R Cat.6A modulplugg Forklart

I. Kjernefunksjoner

▸ Trippel beskyttelsesdesign:

Motstand mot elektromagnetisk interferens: Metallhuset (sinklegering/nikkelbelegg) omslutter pluggen, og blokkerer signalforstyrrelser fra motorer, omformere og annet utstyr.
Utendørs værbestandighet: Dekselet har et anti-UV-lag (for å forhindre sprøhet fra sollys) en vanntett gummiring (for å forhindre inntrengning av regnvann), noe som gjør det egnet for utendørsmiljøer.
Fysisk anti-dislodgement: Noen modeller har forsterkede spenner for å motstå vindvibrasjoner eller utilsiktet trekking.

II. Strukturelle egenskaper

▸ Avskjermende vanntettingsintegrasjon:

En EPDM gummiring er innebygd i kanten av metallhuset, som gir både skjermingsjording og IP54 sprutsikker beskyttelse etter krymping.

▸ Anti-korrosjonsdesign:

Gullbelagte kontakter forhindrer oksidasjon, og rustfrie stålspenner forhindrer korrosjon, noe som gjør den egnet for miljøer med høy luftfuktighet.

▸ Kabellåsestruktur:

Metalltennene i bakenden griper tak i kabelens skjermingslag og ytre kappe, og gir anti-trekk og anti-løsningsegenskaper.

III. Typiske applikasjonsscenarier

▸ Utendørs industriområder:

Fabrikktilgangspunkter på taket, overvåkingskameraer – motstand mot motorinterferensregn og rustbeskyttelse.

▸ Intelligente transportsystemer:

Trafikklyskontrollbokser, elektroniske bussholdeplassskilt – skjerming fra kjøretøyets elektromagnetiske forstyrrelser, og gummiringen forhindrer fuktkorrosjon.

▸ Kystfasiliteter:

Krannettverk ved kai – motstand mot salttåkekorrosjon, og metallhuset beskytter mot sjøvannerosjon.

IV. Viktige installasjonstrinn

▸ Behandling av skjermingslag:

Kabelens metallskjermingsnett må dekke pluggens metallhus fullstendig; ellers vil anti-interferensfunksjonen mislykkes (se diagrammet nedenfor).
Driftsminne: Avisoler ledningen → Brett skjermlaget tilbake → Sett inn i pluggen.

▸ Vanntett forsegling:

Før du krymper, sørg for at gummiringen ikke er vridd, og trykk med fingrene for å sikre en tett passform.

▸ Lynbeskyttelsesjording:

Bruk en jordingsledning (hvis utstyret har en jordingsklemme) for å forhindre lynoverspenningsskader.

V. Vanlige feil og løsninger

VI. Sammenligning med ikke-skjermede 3R-plugger
