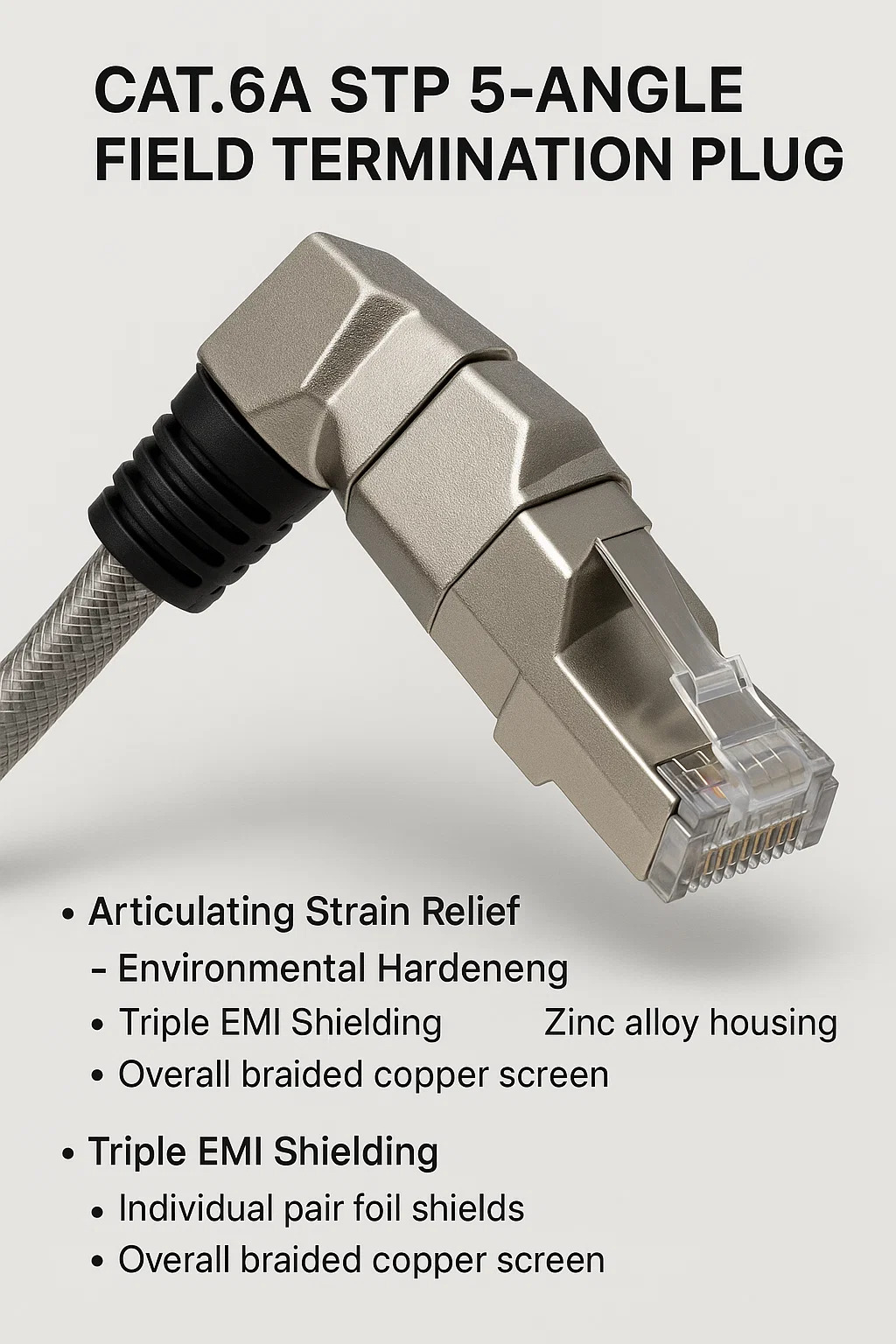

Cat.6a STP 5 vinkelfeltsavslutningsplugg

1. Kjernedesignformål
Romoptimalisering: har en 45 ° vinklet kropp med justerbarhet i 5-stillinger (± 30 ° vertikal, ± 15 ° horisontalt) for å rute kabler i trange mellomrom (f.eks. Serverstativ, kontrollskap).
Triple EMI Shielding: Kombiner:
Individuelt parfolieskjold
Generelt flettet kobberskjerm
Sinklegeringshusblokker interferens fra motorer/VFD -er i industrielle omgivelser.

2. Strukturelle innovasjoner
Artikulerende belastningsavlastning:
Å svinge krage absorberer vibrasjon/flexspenning (f.eks. Robotarmer, AGV -er).
Miljøherding:
IP68-rangerte tetninger (silikonpakninger Gjenget lås) Motstår vann/støvinntrenging.
Kontakter med høyt dukker:
50 u "Gullbelagte pinner tåler 100 000 parringssykluser og 90W POE uten å bues.

3. Avslutningsarbeidsflyt
Skjold prep:
Brett total flette over kabeljakken; Klem under metallhylling.
Trim par folier for å eksponere 3mm; Avslutt til jording -faner.
Wire Handling:
Opprettholde <8mm untwist; Sett inn i tastede IDC -spor (T568B -standard).
Vinkelås:
Sett orientering; Momentkrage til 0,6 N · m for tetningskomprimering.

4. Nøkkelapplikasjoner
Robotikk: Kabelstyring i artikulerte armer (ISO 9409 kompatibilitet).
Mobilmaskiner: Vibrasjonstunge distribusjoner (tog, gaffeltruckladere).
Tare miljøer: Matforedling (Washdown-Rated), Chemical Plants.

5. Fordeler kontra rette plugger

6. Kritiske installasjonsregler
Skjoldbinding: Bekreft ≤0.1Ω Motstand mellom plug -skall og kabelskjerm.
Bend Radius: Oppretthold ≥4 × kabeldiameter etter vinkeljustering.
Verktøykrav: Bruk lavprofilert avsetningsverktøy for vinklet tilgang.

7. Feilindikatorer
POE tilbakestiller: Dårlig pinnekontakt eller skjold jordingssvikt.
Hastighetsdråper: Untwisted Pairs> 10mm eller EMI lekkasje.
Overoppheting: Overbelastede pinner (over 90W Poe).

8. Begrensninger
Kabelkompatibilitet: Krever CAT.6A STP (S/FTP eller F/UTP).
Portdybde: Kan ikke passe til grunne stikkontakter (verifiser enhetspesifikasjoner).
Kostnad: 2–3 × premie over standardplugger.
