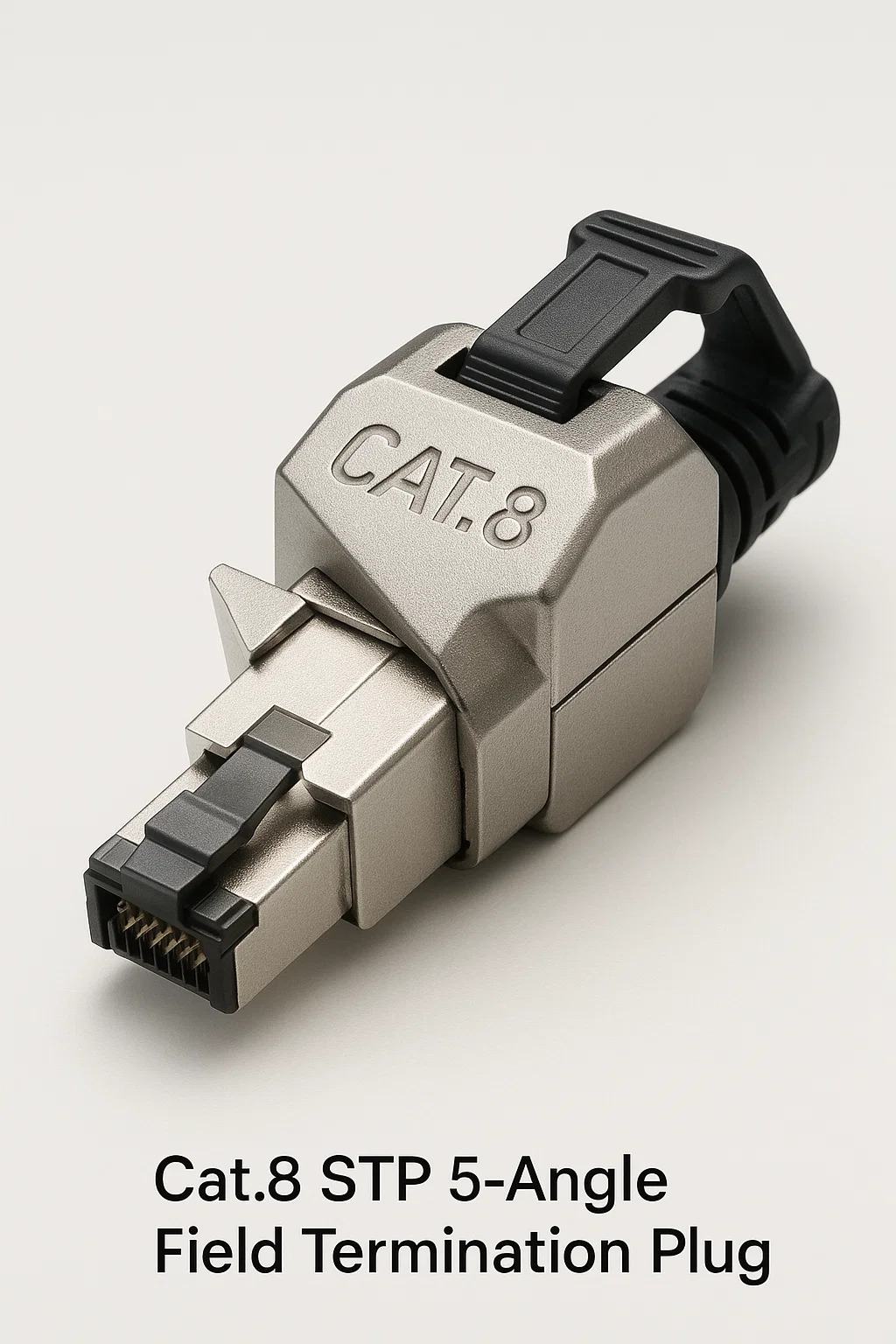

Cat.8 STP 5-vinkel feltoppsigelsesplugg

1. Kjernedesignformål
Romoptimalisering: 45 ° vinklede plugg -kroppsruter kabler sidelengs, unngå hindring i trange installasjoner (f.eks. Server rack bakporter).
Skjerming av høy tetthet: Kombinerer DUAL-lags STP-skjerming (individuell parfolie total flette) med vinklede jordingskontakter for å opprettholde EMI-forsvaret.

2. Strukturelle funksjoner
Presisjonsvinklet innsats
Metallisert innsats roterer signalstier 45 ° internt, og bevarer impedans uten skarpe svinger.
Forsterket belastningsavlastning
Pivoteringsklemmer sikrer kabel mens den tillater ± 30 ° retningsjustering etter installasjon.
Industrielt skall
Sinklegeringshus med IP67 Seal (valgfritt) motstår påvirkning, støv og fuktighet.

3. Avslutningsprosess
Skjermforberedelse
Skrell tilbake total flette, trim par folier for å eksponere 3mm for kontakt med pluggs jording ringer.
Lederhåndtering
Sett ledninger i nøkkel IDC -spor med <0,3 mm Untwist - Misjustering mislykkes 40 Gbps tuning.
Jordingssekvens
Sikre parskjold til interne terminaler.
Brett total flette over jordingskragen.
Snap-Shut Shield Cap for 360 ° dekning.

4. Distribusjonsscenarier
Datasentre: Top-of-rack-brytere med vertikalt stablede porter.
Robotikk: Artikulerte armer som krever kabelfleksibilitet.
Militær/Aerospace: Vibrasjonstunge innhegninger med rombegrensninger.

5. Kritiske fordeler
Kontra rette plugger • Sparer 60% sideplass • Reduserer kabelmoment ved portene
Versus adaptere • Eliminerer ekstra tilkoblingspunkter • Bevarer signalintegritet for 2000MHz

6. Installasjonsvarsler
Bend Radius Control
Oppretthold ≥8x kabeldiameter før/etter plugg; Skarpe svinger induserer avkastningstap.
Jording verifisering
Testskjoldkontinuitet (0,1Ω maks) - vinklede design risikerer bakkegap.
Verktøybegrensninger
Krever lavprofilert avsetningsverktøy for clearance-godkjenning.

7. Begrensninger
Ingen feltreparasjoner: Skadede kontakter krever full plug -erstatning.
Portkompatibilitet: mislykkes i stikkontakter med grunt dybde (f.eks. Legacy-brytere).
Kostnad: 3 × premium over standard katt.8 plugger.

8. Produsentnotater
Spesialiserte merker: Siemon (360 ° maks), TE-tilkobling (industriell IQ45), Panduit (vinklet twisted-par).
Unngå generiske kloner: Knockoffs mangler impedans-matchede internals.
