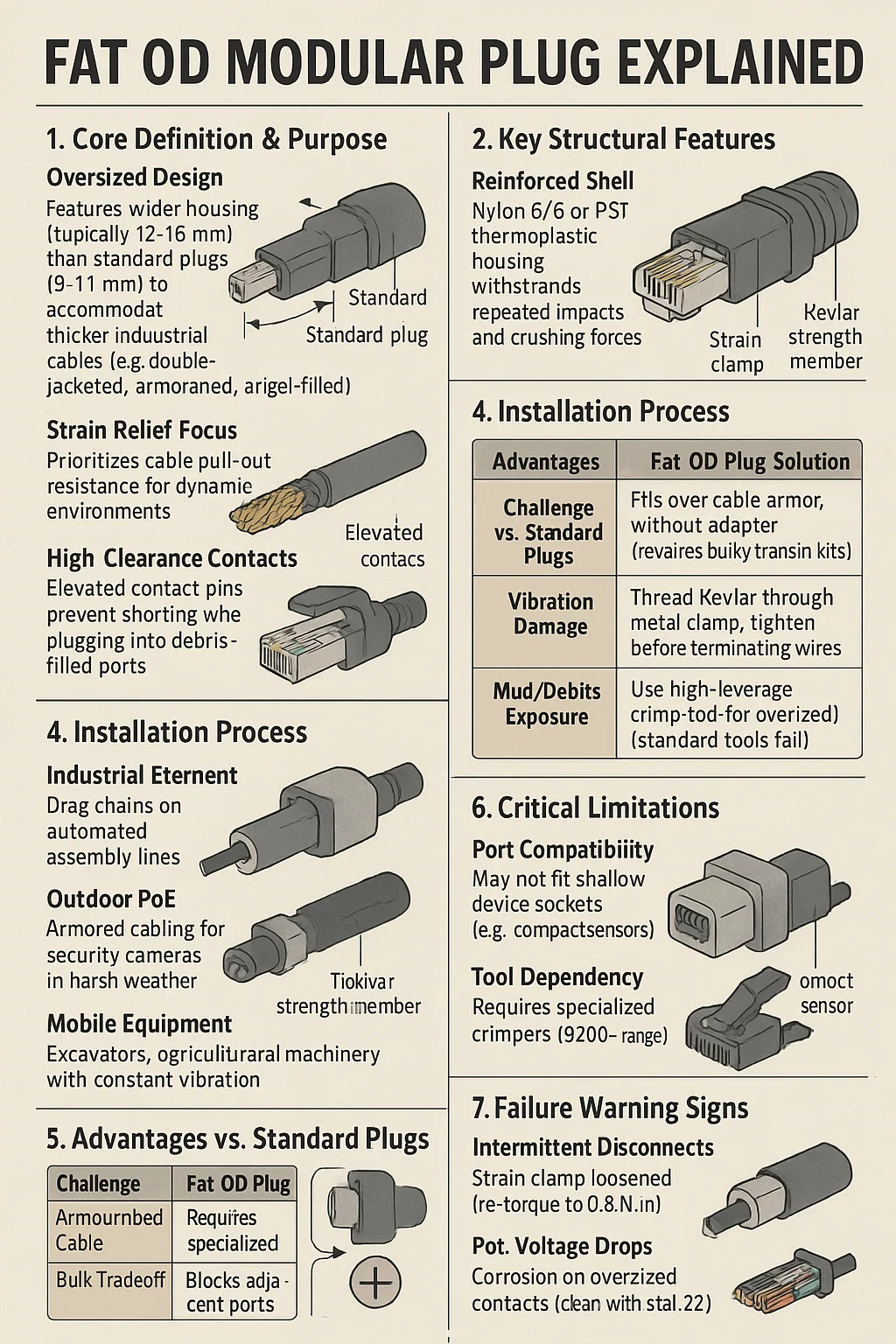

Fett OD -modulær plugg Forklart

1. Kjernedefinisjon og formål
Overdelt design: har et bredere hus (typisk 12–16 mm diameter) enn standardplugger (9–11mm) for å imøtekomme tykkere industrikabler (f.eks. Dobbelt-jacketed, pansret eller gelfylt).
Strekkavlastningsfokus: Prioriterer kabeluttrekksmotstand for dynamiske miljøer (robotikk, transportører, tunge maskiner).

2. Viktige strukturelle funksjoner
Forsterket skall:
Nylon 6/6 eller PBT -termoplastiske hus tåler gjentatte påvirkninger og knusende krefter.
Dual-Point Strain Clamp:
Metall tenner Grip Kabeljakke Kevlar Styrke medlem hver for seg.
Kontakter med høy klarering:
Forhøyede kontaktpinner forhindrer kortslutning når du kobles til ruskfylte porter.

3. Typiske applikasjoner
Industrial Ethernet:
Dragkjeder på automatiserte samlebånd.
Utendørs Poe:
Pansret kabling for sikkerhetskameraer i hardt vær.
Mobilt utstyr:
Gravemaskiner, landbruksmaskiner med konstant vibrasjon.

4. Installasjonsprosess
Kabelforberedelse:
Strip ytre jakke for å eksponere 40–50 mm lengde (avslører styremedlemmer i styrken).
Styrke medlemslås:
Tråd Kevlar gjennom metallklemme; Stram før avsluttende ledninger.
Avslutning:
Bruk Crimp Tool for høy gearing for store kontakter (standardverktøy mislykkes).

5. Fordeler kontra standardplugger

6. Kritiske begrensninger
Portkompatibilitet:
Kan ikke passe til grunne enhetsstikk (f.eks. Kompakte sensorer).
Verktøyavhengighet:
Krever spesialiserte crimpers ($ 200 rekkevidde).
Bulkavvisning:
Occupes 2–3 × mer plass enn RJ45; blokkerer tilstøtende porter.

7. Feil advarselsskilt
Intermitterende frakoblinger: Strekkklemme løsnet (re-dreie til 0,8 n · m).
Poe Spenning dråper: Korrosjon på store kontakter (ren med stabilant 22).
Kabeljakke glidning: Kevlar ikke sikret i metalltenner.
