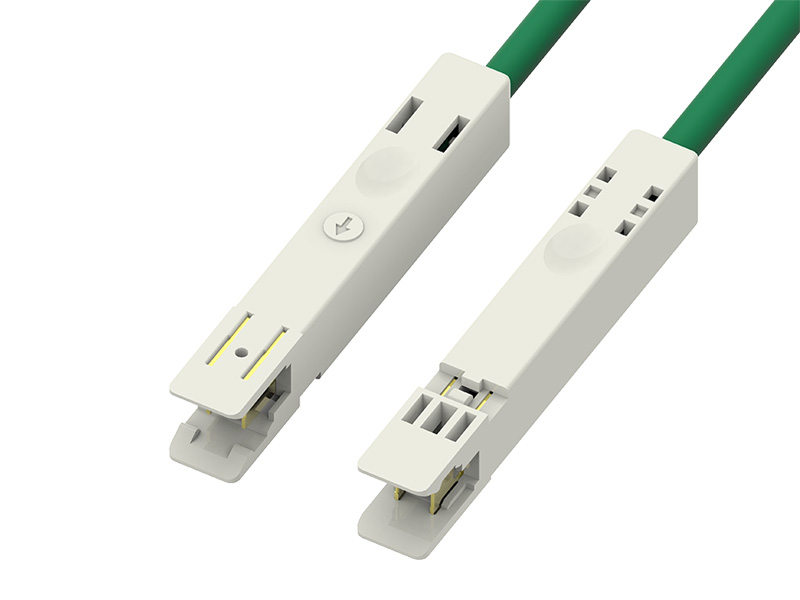

En 110-patchkabel er en type nettverkskabel som brukes til å koble til nettverksenheter, for eksempel datamaskiner, svitsjer, rutere og servere. Den kalles en "patch-ledning" fordi den brukes til å lappe eller koble sammen to enheter midlertidig.

"110" i navnet refererer til typen kontakt som brukes på endene av kabelen. 110-kontakten er en type isolasjonsforskyvningskontakt (IDC) som vanligvis brukes i telekommunikasjon og nettverkskabler. Det er en punch-down-kontakt som gjør at ledninger kan termineres uten behov for stripping eller lodding.

En 110-patchkabel har vanligvis en RJ45-kontakt i den ene enden, som brukes til å koble til nettverksenheten, og en 110-kontakt i den andre enden, som brukes til å slå ledningene ned på et patchpanel eller veggkontakt. Selve kabelen er vanligvis laget av tvunnet kobbertråd og er tilgjengelig i forskjellige lengder.

110 patch-kabler brukes ofte i strukturerte kablingssystemer, som er designet for å gi en pålitelig og fleksibel nettverksinfrastruktur for bedrifter og organisasjoner. De brukes ofte til å koble nettverksenheter til patchpaneler eller veggkontakter i et datasenter eller telekommunikasjonsrom, noe som gir enkel rekonfigurering og feilsøking.


Håndverket med å lage en 110 patch-ledning innebærer flere trinn, inkludert:
Kutte kabelen til ønsket lengde: Det første trinnet er å kutte den tvunnede kobberkabelen til ønsket lengde ved hjelp av en kabelkutter eller saks. Det er viktig å sørge for at endene av kabelen kuttes rent og jevnt for å sikre en god tilkobling.

Avisolering av kabelen: Neste trinn er å strippe isolasjonen av endene av kabelen for å avdekke de enkelte ledningene. Dette kan gjøres ved hjelp av en wire stripper eller en skarp kniv, pass på at ledningene ikke skades.

Sortere og ordne ledningene: Når ledningene er synlige, må de sorteres og ordnes i riktig rekkefølge. Dette gjøres vanligvis i henhold til T568B- eller T568A-standarden, som spesifiserer fargekodingen for hver ledning.

Avslutning av ledningene: Ledningene termineres deretter på 110-kontakten ved hjelp av et stanseverktøy. Dette innebærer å sette inn hver ledning i riktig spor på kontakten og slå den ned med verktøyet for å lage en sikker tilkobling.

Feste RJ45-kontakten: Til slutt festes en RJ45-kontakt til den andre enden av kabelen ved hjelp av et krympeverktøy. Ledningene settes inn i kontakten i riktig rekkefølge, og kontakten krympes på kabelen for å lage en sikker forbindelse.

Totalt sett krever håndverket å lage en 110 patch-ledning dyktighet og oppmerksomhet på detaljer for å sikre en høykvalitets og pålitelig tilkobling.
